AIサーバー用銅張積層板（CCL）調査レポート：市場規模、産業分析、最新動向、予測2026-2032

高速相互接続から材料高度化へ：AIサーバー用銅張積層板（CCL）が高成長局面に突入

1.1 製品定義と調査範囲

AIサーバー用銅張積層板（CCL）は、低損失または超低損失樹脂、電子級ガラスクロス、低粗度銅箔を主要構成とし、樹脂配合、含浸塗工、乾燥、積層、高温高圧プレスによって形成される高性能な剛性多層PCB基材で、対応するプリプレグと組み合わせて使用されます。IPC-4101Eは、剛性・多層プリント配線板向けの積層板とプリプレグを対象としており、熱特性、電気特性、機械特性、難燃性、信頼性を評価する重要な標準枠組みです。

主な機能は、高周波・高速信号環境で誘電損失と導体損失を低減し、誘電率とスキューを管理して信号・電源品質を維持すると同時に、高多層化、複数回リフロー、熱サイクル、微細配線、マイクロビア加工に伴う熱機械応力に耐えることです。用途はAIサーバーのCPUマザーボード、GPUアクセラレータ基板／OAM、UBB・ベースボード、高速バックプレーン、スイッチ、NIC、ストレージ・制御基板で、特にGPU OAM、UBB、高速スイッチ基板では超低損失、低CTE、低吸水、CAF信頼性、HDI加工適合性が重視されます。

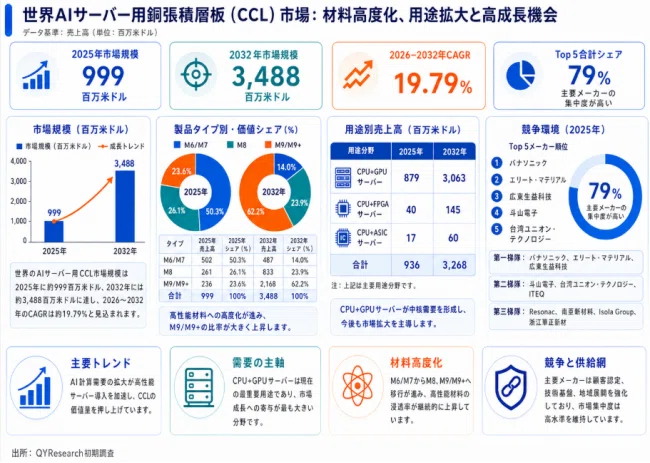

1.2 市場規模と成長要因

QYResearchの初期調査によると、2025年の世界のAIサーバー用銅張積層板（CCL）市場規模は約US$ 999.09 Million、2032年には約US$ 3,487.65 Millionに達し、2026～2032年のCAGRは約19.79%と見込まれます。上記市場規模は、AIサーバーのCPUマザーボード、GPUアクセラレータ基板／OAM、UBB・ベースボード、高速バックプレーン、スイッチ、ネットワークインターフェース基板に使用される高性能CCLおよび対応プリプレグの売上を主に対象としています。

需要面では、生成AI向け演算能力の拡張、GPUサーバー出荷の増加、基板の高多層化、PCIe 6.0と224G電気レーン、800Gから1.6Tへのネットワーク高度化、1台当たり材料搭載価値の上昇が成長を牽引しています。供給面では、主要メーカーが超低損失樹脂、低Dkガラス、HVLP銅箔への適合、高多層・HDI加工信頼性、プラットフォーム認定、有効能力の増設、東南アジアの生産拠点に投資しています。

業界は初期の急成長から、規模拡大とハイエンド化が並行する段階へ移行しており、今後の増分はGPU OAM／UBB、AIクラスター用スイッチ・NIC、高速背板、ラックスケール接続、中国本土の高級材料国産化、北米・欧州・アジア太平洋の新規AIデータセンターから生まれる見込みです。PCI-SIGのPCIe 6.0は64 GT/sで、Ethernet AllianceはAI/MLがEthernetを1.6T以上へ押し上げる主要要因と示しており、低損失CCLの中長期需要を支えています。

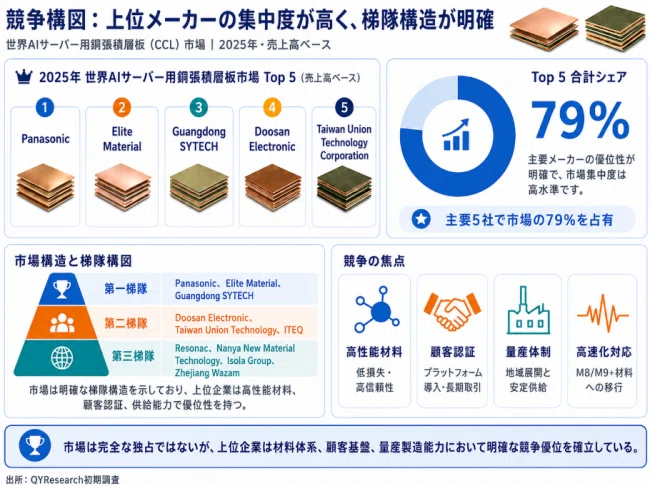

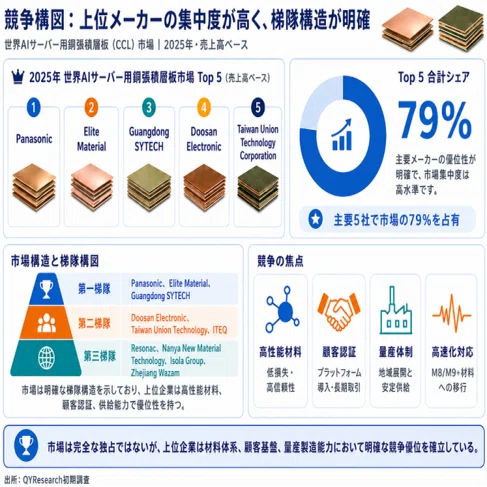

1.3 競争環境

世界のAIサーバー用CCL市場は中～高程度の集中度を示し、ハイエンド品はCCL全体より集中しています。これは、樹脂配合、ロット一貫性、PCB加工ウィンドウ、プラットフォーム認定、量産供給を同時に満たす必要があるためです。

第1グループにはPanasonic, Elite Material, Guangdong SYTECHが含まれ、VLLからULL/ELLまでの比較的完全な製品群、サーバー・スイッチ顧客との長期関係、複数地域の生産能力、先端PCB企業との連携を強みとします。第2グループおよび技術特化企業にはDoosan Electronic, Taiwan Union Technology, ITEQがあり、高性能樹脂、低伝送損失、低CTE、北米顧客、中国本土の電子産業集積との連携で差別化しています。地域高度化・新規参入勢力は主に中国本土、韓国、東南アジアの既存CCL企業ですが、単なる増産ではなく、GPUプラットフォーム、高速スイッチ顧客、主要PCBメーカーとの共同認定が競争力を左右します。

競争軸は単一のDfから、損失、熱信頼性、加工性、歩留まり、供給レジリエンス、共同開発へ移り、今後は224G/1.6T認定、HDI・ハイブリッド積層対応、東南アジア能力、上流材料連携、顧客導入期間の短縮が優位性を拡大します。

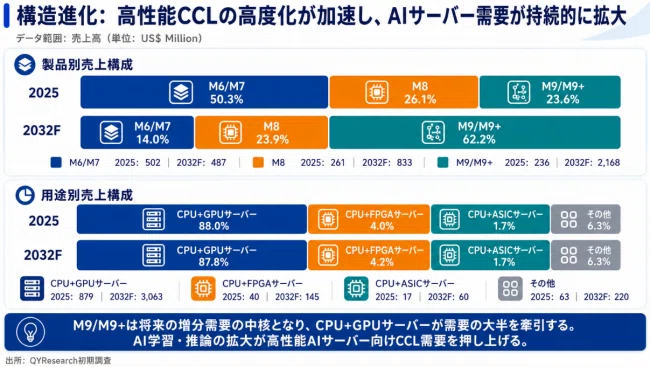

1.4 製品分類と用途構造

市場を理解しやすく安定的に分類するには、「損失グレード」と「基板用途」の2軸が適しています。損失グレード別では、VLLは低損失、コスト、成熟した加工条件のバランスに優れ、CPUマザーボード、一部GPUアクセラレータ、ストレージ・制御基板に使用されます。

ULL/ELLは誘電損失と導体損失をさらに低減し、低DkガラスとHVLP銅箔を組み合わせ、GPU OAM、UBB、高速バックプレーン、800G/1.6Tスイッチ、NIC、長距離高速チャネルに重点採用されます。基板用途別では、演算基板、ネットワーク／相互接続基板、電源／制御基板に分けられます。

演算基板は現在最大の売上分野で、CPU基板はVLLを中心に高多層化し、GPU OAMとUBBはULL/ELL、20～30層、HDIへより速く移行しています。ネットワーク／相互接続基板は224Gレーン、800G/1.6Tスイッチ、ラックスケール構成、厳しい信号品質要求により高成長が期待されます。電源／制御基板は耐熱、寸法安定、信頼性を重視し、材料グレードは用途に応じて分化します。ITEQの公開資料では、AIサーバーCPU基板は約14～24層、GPU OAM／UBBは約20～30層であり、高多層化と低損失化が1システム当たりCCL価値を同時に高めています。

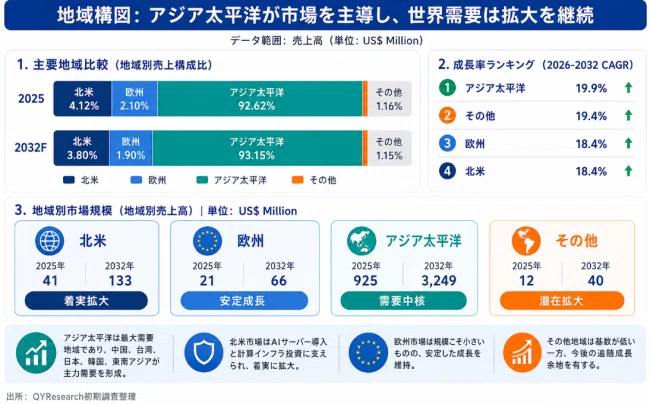

1.5 地域構造

供給面では台湾、中国本土、日本が中核生産地域で、韓国と北米も一部のハイエンド能力を持ち、東南アジアは新規能力と供給網多元化の主要受け皿になっています。台湾はElite Material, ITEQ、Taiwan Union Technologyと成熟したPCB、サーバーODM、電子材料集積を有し、認定と量産供給で優位です。

中国本土は世界最大のPCB製造基盤と拡大する国産CCL能力を持ち、高級材料の国産化、国内AIサーバー供給網、算力インフラ投資が主要機会です。日本は低損失樹脂、低Dk材料、高信頼性、配合技術に深い蓄積があり、Panasonic IndustryはタイでMEGTRON能力の増設を発表し、EMCはマレーシア・ペナン拠点を進めており、生産配置が中華圏・日本から東南アジアへ広がっています。

需要は北米が中心で、ハイパースケーラー、GPUプラットフォーム企業、大型データセンター投資が高級CCL消費を牽引します。中華圏は製造と需要の両方を持ち、欧州はAI Factories、データ主権、地域計算基盤が中期機会となり、日本・韓国は材料、設備、サーバー、半導体顧客集積で機会があります。地域競争はコストだけでなく、顧客距離、認定対応、供給安全、グリーン電力、関税、地政学的レジリエンスの総合比較へ移行します。

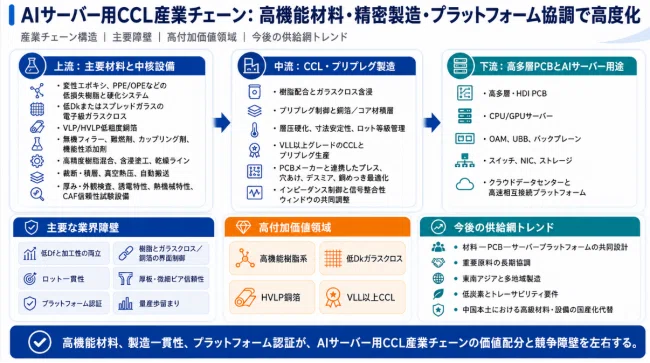

1.6 産業チェーン

AIサーバー用CCLの上流には、改質エポキシ、PPE/OPE等の低損失樹脂・硬化系、低Dkまたは開繊電子級ガラスクロス、VLP/HVLP低粗度銅箔、無機フィラー、難燃剤、カップリング剤、機能添加剤があり、樹脂混合、含浸・乾燥、裁断・積層、真空熱プレス、自動搬送、厚さ・外観検査、誘電特性、熱機械、CAF信頼性を評価する精密設備が必要です。

中流では樹脂配合、ガラス含浸、プリプレグ状態管理、銅箔・コアの積層設計、プレス・硬化、電気・寸法特性のロット選別を行い、PCB企業と圧合、穴あけ、デスミア、めっき、インピーダンス、信号品質の加工条件を共同最適化します。下流では高多層・HDI PCBとなり、CPU/GPUサーバー、OAM、UBB、背板、スイッチ、NIC、ストレージ、クラウドデータセンターに使用されます。

主要障壁は低Dfと加工性の両立、樹脂／ガラス／銅箔界面制御、ロット一貫性、厚板・マイクロビア信頼性、プラットフォーム認定、量産歩留まりで、価値は高性能樹脂、低Dkガラス、HVLP銅箔、VLL以上のCCLに集中します。今後は材料―PCB―サーバープラットフォームの共同設計、上流材料の長期協業、東南アジアを含む多地域生産、低炭素・トレーサビリティ、中国本土の高級材料・設備国産化が重要になります。

1.7 課題と将来展望

世界の政策環境はAI計算基盤、データセンター、半導体、先端電子材料への投資を概ね支援しています。中国は全国一体化算力網、「東数西算」、グリーンデータセンター政策を通じて智能算力とネットワーク基盤を整備し、米国はAIデータセンターの拡大、電力確保、半導体供給網に対応しています。米国エネルギー省は、データセンター負荷が過去10年で約3倍となり、2028年までにさらに2～3倍になる可能性を示しています。

欧州連合はEuroHPCとAI FactoriesでAI最適化スーパーコンピューティングを拡充し、日本はAI・半導体産業基盤、先端材料、供給網レジリエンスを強化しています。一方、業界には高い技術、認定、資金、有効能力の障壁があり、高級品は長期の配合開発、PCB共同検証、安定歩留まりを必要とします。低Dkガラス、低粗度銅箔、特殊樹脂の供給変動、エネルギー、物流、銅、化学原料の価格は利益と価格に圧力を与え、RoHS、REACH、ハロゲンフリー、炭素開示、グリーン調達は対応コストを高めます。光インターコネクト、先端パッケージ、システム構成の変化は一部の長距離電気接続を再編しますが、高密度演算基板における高性能CCLの基礎需要を消すものではありません。

今後数年の主要ドライバーは、AIモデルの大型化、加速計算クラスター、GPU・カスタムアクセラレータの更新、PCIe/CXL高速接続、224G電気レーン、800G/1.6T以降のネットワーク、ラックスケールの背板・スイッチ・電源制御基板の拡大です。技術はVLLからULL/ELLへ速く移行し、低Dkガラス、超平滑銅箔、低損失・高耐熱樹脂、薄型化、低CTE、HDI/mSAP、ハイブリッド積層、局所的な高級材料が同時に進展し、材料企業はサーバープラットフォームとPCB設計の早期段階から参加します。

市場見通しは構造的に良好ですが、今後の成長はサーバー台数だけでなく、材料グレードの上昇、1システム当たり基板数の増加、基板複雑度の上昇の組み合わせで生まれます。競争は、完全な材料プラットフォーム、世界認定、地域能力、共同開発力を持つ企業へさらに集中する一方、中国本土の高級国産化、東南アジアの新能力、日本の上流材料技術が多極的な競争構造を形成します。

本記事は、QY Researchが発行したレポート「AIサーバー用銅張積層板（CCL）―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」 を紹介しています。
