半導体欠陥レビューシステムの世界市場規模：年平均成長率6.7%予測、最新トレンドと需要変化2026-2032
半導体欠陥レビューシステム市場｜先端プロセスの微細化と高精度欠陥解析
半導体欠陥レビューシステム市場の概要
半導体製造では、前工程から後工程までの各段階で検査が行われ、ウェーハ表面や回路構造に生じるスクラッチ、粒子汚染、パターン欠陥などの異常を検出する。代表的な検査技術には光学検査、電子ビーム検査、X線測定があり、それぞれ検査精度、処理速度、対象とする欠陥や検査目的に違いがある。特に先端半導体では、単に欠陥の有無を確認するだけでなく、その位置や形状、種類を詳細に把握することが重要になっている。
検査技術と欠陥レビューの役割
半導体検査は、パターン検査、非パターン検査、マスク検査などに分類される。パターン欠陥検査では、明視野検査と暗視野検査が代表的であり、いずれも光信号を利用するものの、明視野検査が垂直反射光信号を利用するのに対し、暗視野検査は散乱光信号を利用する。
一方、欠陥検出後にその詳細を確認する工程が「欠陥レビュー」である。欠陥レビューでは、走査型電子顕微鏡（SEM）や光学技術を用いて、ウェーハやマスク上の欠陥を高倍率で観察し、欠陥の種類や特徴を分類する。つまり、検査装置が「どこに欠陥があるか」を見つける役割を担うのに対し、欠陥レビューシステムは「どのような欠陥なのか」を詳細に解析する役割を担っている。
半導体プロセス微細化が高解像度レビューを促進
半導体集積回路のプロセスノードが微細化するにつれて、ウェーハ工場のプロセス制御に使用される光学欠陥検出装置だけでは、先端プロセス開発や大規模生産に必要な解像度を確保することが難しくなっている。
そこで重要になるのが、高解像度の電子ビームレビュー装置である。微細な欠陥を鮮明に画像化し、その種類を特定することで、半導体プロセス技術者は欠陥発生の原因を分析し、製造条件やプロセス技術の最適化につなげることができる。半導体の微細化が進むほど、欠陥を「検出する」だけでなく「正確に分類・解析する」工程の重要性が高まっている。
欠陥レビューシステムの検査プロセス
一般的な欠陥レビューでは、まず欠陥検出システムによってウェーハやマスク上の欠陥を予備的に特定し、その位置座標をファイルに記録する。その後、対象となるウェーハやマスクと検査結果ファイルを欠陥レビュー装置に読み込ませる。
レビュー装置では、隣接するモールドの回路パターンとの比較や差分画像処理などを用いて欠陥を検出し、位置を正確に特定する。さらに、対象となる欠陥を視野の中心へ自動的に移動させ、高倍率画像を取得することで、欠陥の詳細なレビューと分類を行う。このような一連の工程は、電子機器検査システムをはじめとする半導体生産ライン上の各種装置と連携しながら運用され、欠陥の正確な識別と記録を支えている。
半導体欠陥レビューシステム市場規模予測
QYResearchの調査によると、世界の半導体欠陥レビューシステム市場は2025年に966百万米ドルと推定され、2026年には1024百万米ドルに達すると予測されている。その後、2026年から2032年にかけて年平均成長率（CAGR）6.7%で拡大し、2032年には1511百万米ドルに達すると見込まれている。
半導体欠陥レビューシステム市場規模予測
2025年：966百万米ドル
2026年：1024百万米ドル
2032年：1511百万米ドル
2026～2032年CAGR：6.7%
この市場拡大の背景には、半導体プロセスの微細化に伴う欠陥解析精度への要求の高まりがある。特に先端プロセスでは、微小欠陥が歩留まりや製品品質に影響するため、高解像度で欠陥を観察・分類できるレビューシステムの重要性が高まっている。
主要メーカーと市場集中度

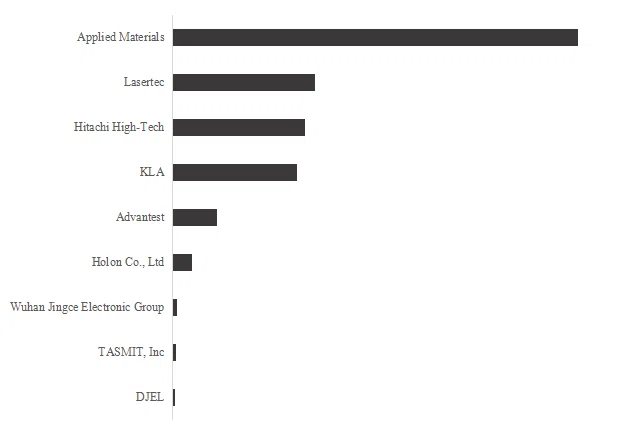

半導体欠陥レビューシステムの主要メーカーとしては、KLA、アプライドマテリアルズ、日立ハイテク、レーザーテックなどが挙げられる。2024年には、世界上位5社の収益シェアが約95％を占めており、市場は少数の主要メーカーによって形成されている。
このような市場構造では、単純な検出性能だけでなく、先端プロセスへの対応力、高解像度イメージング、欠陥分類能力、生産ラインとの連携などが競争力を左右する要素となる。半導体製造装置市場において、欠陥検出から詳細なレビュー、分類までをどこまで効率的に実現できるかが重要な技術課題となっている。
5～7nmと300mmウェーハが主要市場を形成

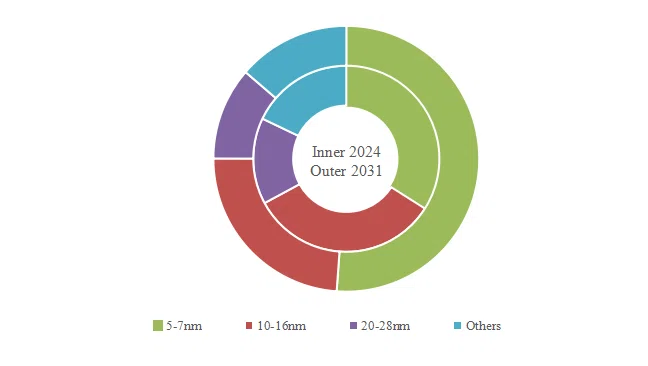

製品タイプ別では、5～7nmが最大のセグメントとなっており、33.98％のシェアを占めている。プロセスノードの微細化が進む中、より小さな欠陥を高精度に解析する必要性が高まっていることから、先端プロセスに対応した欠陥レビュー技術が重要になっている。

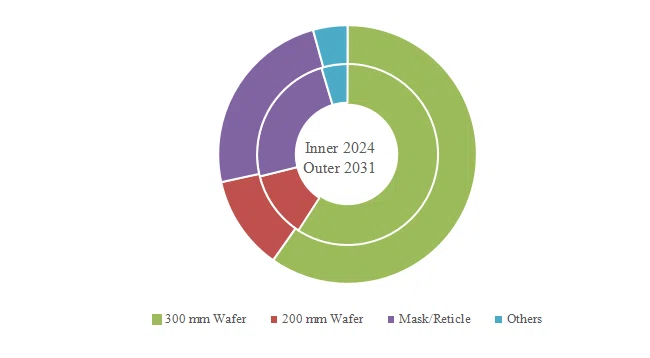

用途別では、300mmウェーハが最大の用途であり、59％のシェアを占める。300mmウェーハは現在の半導体製造における主流であり、今後も主要なウェーハサイズとして位置付けられる。したがって、300mmウェーハを対象とした欠陥検出・レビュー能力は、半導体生産ラインにおける重要な装置性能の一つとなる。
半導体欠陥レビューシステム市場の今後
半導体欠陥レビューシステムは、単なる検査装置ではなく、微細化する半導体プロセスの品質管理とプロセス最適化を支える分析基盤としての役割を担っている。光学検査だけでは十分に解析できない微細欠陥について、高解像度の電子ビームレビューによって形状や種類を詳細に把握することで、製造工程の改善につなげることができる。
今後も半導体プロセスの微細化が進む中では、欠陥の早期検出に加え、欠陥の正確な分類、画像解析、自動レビュー、生産ラインとの連携など、より高度な欠陥解析能力が求められる。こうした技術的ニーズを背景に、半導体欠陥レビューシステムは先端半導体製造におけるプロセス制御を支える重要な装置分野として注目される。
本記事は、QY Researchが発行したレポート「半導体欠陥レビューシステム―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」 を紹介しています。
